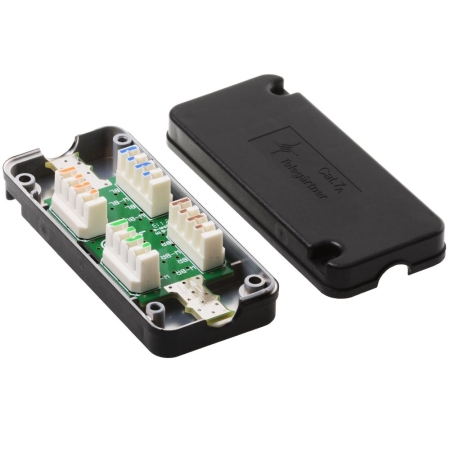

Die VM 8-8 Module werden als Verbindung/Verlängerung handelsüblicher geschirmter/ungeschirmter Twisted Pair-Installationskabel (Cat.5e/ Cat.6/Cat.6A/Cat.7/Cat.7A) in folgenden Applikationen eingesetzt: Sammelpunkt/Consolidation Point, Kabelverlängerungen, Kabelbeschädigungen, Kabelumverlegungen.
Bei Einsatz der VM 8-8 Module brauchen die Kabelsegmente einer strukturierten Verkabelung nicht neu verlegt werden. Dadurch reduziert sich der Änderungs- und Kostenaufwand auf ein Minimum. Je nach Verbindungsmodul-Typ können bis zu 12 ankommende und 12 abgehende 8-adrige Kabel ohne wesentliche Beeinträchtigung der übertragungstechnischen Eigenschaften und Einschränkung der maximalen Link-Längen fest miteinander verbunden werden.
Leistungsmerkmale:
Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte
Farbkennzeichnung nach EIA/TIA 568A und B
Anschluss 4-paariger geschirmter/ungeschirmter Installations- und Patchkabel von AWG 27-22
Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden
Sichere Schirmkontaktierung mit Schraubklemmen direkt auf der Leiterplatte
Variable Kabelzuführungen
Kabelzugentlastung durch handelsübliche Kabelbinder (VM 8-8 Cat.7A)
werkzeuglose Befestigung der Abschirmhauben aus rostfreiem Stahl (19"- und AP-Version)
Aufputz (AP)-Variante: Ankommende und abgehende Kabel aus der gleichen Richtung
Aufputz-, 19"- und Einfach-Version: ankommende und abgehende Kabel um 180 Grad versetzt
Erdungsmöglichkeit direkt auf der Leiterplatte (Schraube M4)
EMV-sicher nach EN 61000-6-1 und 61000-6-2
